Контакторы КТ
Контакторы электромагнитные серии КТ 6000 с естественным воздушным охлаждением предназначены для включения и отключения приемников электрической энергии на номинальное напряжение до 380 В переменного тока частоты 50 и 60Гц.
Используются в составе оборудования для включения мощных электрических машин и в аппаратуре автоматического включения резерва (АВР). По воздействию климатических факторов внешней среды контакторы соответствуют исполнению У, ХЛ и Т категории размещения 3 по ГОСТ 15150–69. |
|
Структура условного обозначения электромагнитных контакторов КТ |
|
Основные технические параметры электромагнитных контакторов |

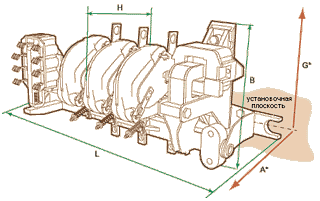

Тип контактора | В, мм | L, мм | Н, мм | A, мм | G, мм | Масса, кг |
---|---|---|---|---|---|---|
КТ - 6013 | 196 | 380 | 156 | 300 | 255 | 7 |
КТ - 6023 | 196 | 380 | 156 | 300 | 255 | 8,6 |
КТ - 6033 | 240 | 480 | 198 | 300 | 255 | 17 |
КТ - 6633 | 222 | 380 | 174 | 300 | 255 | 8,2 |
КТ - 6043 | 338 | 580 | 314 | 340 | 278 | 42,5 |
КТ - 6053 | 325 | 680 | 275 | 422 | 340 | 57,0 |
КТ - 6063 | 415 | 680 | 328 | 704 | 730 | 62,0 |
Тип контактора | Количество полюсов | Номинальный ток главных контактов, А | Номинальное напряжение главных контактов, В | Номинальное напряжение включающих катушек контакторов, B |
КТ - 6013 | 3 | 100 | 380 | 220; 380 |
КТ - 6023 | 3 | 160 | 380 | 220; 380 |
КТ - 6033 | 3 | 250 | 380 | 220; 380 |
КТ - 6633 | 3 | 250 | 380 | 220; 380 |
КТ - 6043 | 3 | 400 | 380 | 220; 380 |
КТ - 6053 | 3 | 630 | 380 | 220; 380 |
КТ - 6063 | 3 | 1000 | до 660 | 220; 380 |
