Конденсаторные установки АКУ-0,4
Автоматические конденсаторные установки предназначены для автоматической компенсации реактивной мощности нагрузки потребителя в электрических сетях трехфазного переменного тока напряжением 0,4 кВ и частотой 50 Гц без искажений или с небольшими искажениями синусоидальности тока и напряжения.
Автоматические конденсаторные установки, в зависимости от мощности, выпускаются в навесном или напольном исполнении и предназначены для установки в электрощитовых.
Автоматические конденсаторные установки, в зависимости от мощности, выпускаются в навесном или напольном исполнении и предназначены для установки в электрощитовых.
- Номинальная мощность от 12,5 до 540кВАр.
- Номинальное напряжение переменного тока: 380 В.
- Частота: 50 Гц.
- Степень защиты по ГОСТ 14254-96: IP31.
- Климатическое исполнение по ГОСТ 15150-69: УЗ.
- Высота конденсаторной установки над уровнем моря до 2000м. Рабочее положение - вертикальное. Допускается отклонение от рабочего положения не более 5°.
- Требования безопасности соответствуют ГОСТ 12.2.007.0-75 и ГОСТ 22789-94, а также требованиям "ПУЭ", "Правил технической эксплуатации электроустановок потребителя", утверждённых Минэнерго.
- Требования пожарной безопасности соответствуют : ГОСТ 12.1.004-85.

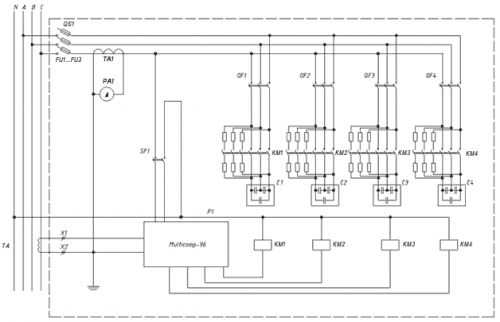

Конденсаторные установки допускают длительную работу при повышении действующего напряжения до 1,1 номинального и повышения действующего значения тока до 1,3 от тока, получаемого при номинальном напряжении и частоте, как за счет повышения напряжения, так и за счет высших гармоник или того и другого вместе. Конденсаторные установки могут работать в режиме ручного или автоматического регулирования. Регулятор обеспечивает автоматическое включение (отключение) конденсаторов с заданной выдержкой времени при изменении значения реактивной мощности. Регулятор работает по текущему значению cosφ и может иметь различное количество ступеней.
Структура условного обозначения конденсаторной установки
АКУ ХХ - ХХХ / ХХ У3
1 2 3 4 5
АКУ ХХ - ХХХ / ХХ У3
1 2 3 4 5
- Автоматическая конденсаторная установка.
- Номинальное напряжение установки (кВ).
- Номинальная мощность установки.
- Номинальная мощность ступени регулирования в кВАр.
- Климатическое исполнение по ГОСТ 15150-69.
Тип конденсаторной установки | Мощность, кВАр | Номинальный ток, А | Номинальный ток вводного предохранителя | Минимальная ступень, кВАр | Габаритные размеры, мм |
АКУ-0,4-25-5 | 25 | 36,25 | 63 | 5 | 1000х600х250 |
АКУ-0,4-35-5 | 35 | 50,75 | 80 | 5 | |
АКУ-0,4-45-5 | 45 | 65,25 | 100 | 5 | |
АКУ-0,4-50-10 | 50 | 72,5 | 125 | 10 | |
АКУ-0,4-55-10 | 55 | 79,75 | 125 | 10 | |
АКУ-0,4-60-10 | 60 | 87 | 160 | 10 | |
АКУ-0,4-70-10 | 70 | 101,5 | 160 | 10 | 1200х800х300 |
АКУ-0,4-80-10 | 80 | 116 | 200 | 10 | |
АКУ-0,4-90-10 | 90 | 130,5 | 225 | 10 | |
АКУ-0,4-100-10 | 100 | 145 | 250 | 10 | 1400х750х240 |
АКУ-0,4-110-10 | 110 | 159,5 | 250 | 10 | |
АКУ-0,4-120-20 | 120 | 174 | 300 | 20 | |
АКУ-0,4-140-20 | 140 | 203 | 315 | 20 | |
АКУ-0,4-150-10 | 150 | 217,5 | 400 | 10 | 1600х700х300 |
АКУ-0,4-160-20 | 160 | 232 | 400 | 20 | |
АКУ-0,4-180-20 | 180 | 261 | 400 | 20 | |
АКУ-0,4-200-20 | 200 | 290 | 500 | 20 | 2000х800х400 |
АКУ-0,4-220-20 | 220 | 319 | 500 | 20 | |
АКУ-0,4-240-20 | 240 | 148 | 630 | 20 | |
АКУ-0,4-260-20 | 260 | 377 | 630 | 20 | |
АКУ-0,4-320-20 | 320 | 464 | 800 | 20 | |
АКУ-0,4-360-40 | 360 | 522 | 800 | 40 | 2000х1200х400 |
АКУ-0,4-400-40 | 400 | 580 | 1000 | 40 | |
АКУ-0,4-520-40 | 520 | 754 | 1250 | 40 | 2000х1600х600 |
АКУ-0,4-540-60 | 540 | 783 | 1250 | 60 |
По согласованию с заказчиком возможно изготовление автоматических конденсаторных установок на другие мощности или с другими мощностями ступеней.
