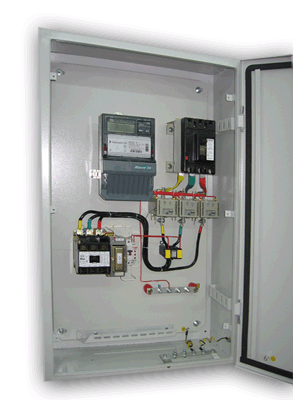

Прибор защитный релейный ПЗР

Основное назначение прибора защитного релейного ПЗР — регламентировать потребление электроэнергии путем отключения потребителя, при превышении им разрешенного потребляемого тока.

Контроль потребления тока осуществляется при помощи трансформаторов тока, информация с которых поступает на электронное реле. Данное реле имеет регулируемые уставки по значению потребляемого тока, времени отключения потребителя при превышении разрешенного потребляемого тока и времени повторного включения (дается потребителю для устранения причин превышения лимита мощности).

ПЗР предназначены для установки на открытом воздухе или в помещении.
Устанавливаются на вертикальную поверхность.
Номинальный режим работы - продолжительный.
Соответствуют ТУ У 31.2-33120999.001-2005

• Номинальное напряжение переменного тока: 380/220В, частота: 50Гц.
• Номинальный ток до 2500 А.
• Степень защиты по ГОСТ 14254-96: IP21, IP54.
• Группа условий эксплуатации в части воздействий механических факторов внешний среды М2 по ГОСТ 17516.1-90.
• Климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89: У3.1 и УХЛ4.
• Высота установки над уровнем моря до 2000м. Рабочее положение - вертикальное. Допускается отклонение от рабочего положения не более 5°.
• Требования безопасности соответствуют ГОСТ 12.2.007.0-75 и ГОСТ 22789-94, а также требованиям "ПУЭ", "Правил технической эксплуатации электроустановок потребителя", утверждённых Минэнерго.
• Требования пожарной безопасности соответствуют ГОСТ 12.1.004-85.

1. Прибор защитный релейный.
2. "1" - однофазный, "3" - трехфазный
3. "У" - при наличии прибора учета электроэнергии, "Отсутствует" - в случае, если прибор учета не предусмотрен техническими условиями.
4. Номинальный ток, А.
5. Климатическое исполнение по ГОСТ 15150-69.

По желанию заказчика в ПЗР могут встраиваться : УЗО - устройство защитного отключения при появлении токов утечки на землю, РКФ - реле контроля фаз для отключения потребителя при неисправностях питающей сети.
